一、依据的标准：《集成电路防静电包装管》

二、标准编码：SJT 10147-91

三、测试仪器设备：法拉第筒，库仑计，低温箱，静电电位计。

四、测试原理：静电电位，静电电荷量，高低温性能。

五、测试条件：

5.1 尺寸和公差

   长度用精度为0. lmm的钢皮直尺测量，其余尺寸均使用精度不低于0. 05mm的游标卡尺测量。

5.2 外观

   采用目测法。

5.3 透明度

将标有高度为2.5mm的白色阿拉伯数字的黑色硬片插入包装管内，透过包装管应清晰可见阿拉伯数字。

5.4 封塞配合

   在包装管内装入相应的一块瓷封集成电路，装好封塞，手持包装管中部将包装管垂直旋转180°，往返运动三次，检查封塞与管口的配合情况。

5.5 翘曲与侧弯

   将被测包装管置于一平整平面上,测包装管的底面和侧面与平整平面间的最大距离只 H(mm)

六、测试程序:

5.6 防静电性能测试：

5.6.1 静电电位测试：

   在23士2℃、相对湿度为 < (50土2)% 条件下，将包装管平铺在木质台面上，用绸布往返摩擦包装管表面5〜7次后,立即用静电电位计测其静电电位值。测试距离及其它要求按所采用电位计的规定。

5.6.2 电荷量测试：

a. 用低嗓声电缆线将法拉第简和库仑计连接

b. 在23士2TC、相对湿度为（50士2)%条下，将五个器件及绝缘镊子一一放入法拉第 筒，以确保其上

电荷量小于0.02nC.

c. 用绝缘镊子将五个器件放入包装管内,并将库仑计调零。

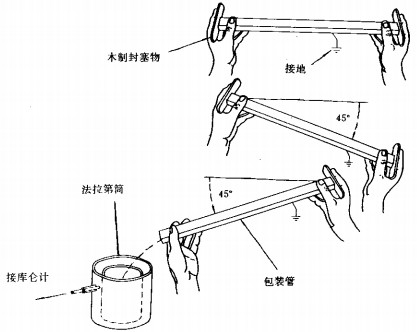

d. 用手将管转动90°(往上45°、往下《•)使器件通过整个包装管,并接触两埔的封塞 物，每转动90°

算一次, 六次后，将器件倒入法拉第筒，测量其电荷量.将管转动90°的时间为1 t2s/次（见图1)，

注: ①包装管要接地,测试人员带接地手碗.   ②包装管两端封塞物用木制品.

5.7 高低温性能：

   将被测包装管平铺放入烘箱内,升温至50℃，保持24h取出直接放入- 10℃低温箱内，保持24h取出搌去表面结霜，自然升至室温, 按5. 5条测其想曲与侧弯，按5.6条测其防静电性能。

6. 验收规则

  集成电路防静电包装管检验分交收检验和例行检验
