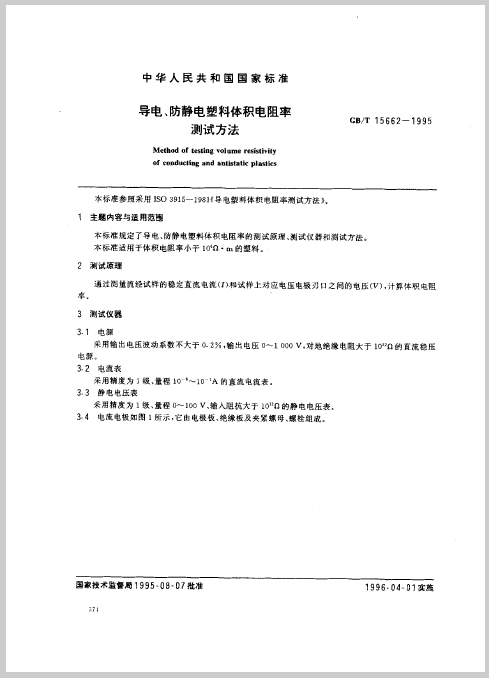

标准编码：GB/T 155662 —1995

本标准参照采用ISO 3915—1981《导电塑料体积电阻率测试方法》。

1) 主题内容与适用范围：

本标准规定了导电、防静电塑料体积电阻率的测试原理、测试仪器和测试方法。

本标准适用于体积电阻率小于10^6 Ω•m的塑料。

2) 测试原理

通过测量流经试样的稳定直流电流( I )和试样上对应电压电极刃口之间的电压(V)，计算体积电阻率。

3) 测试仪器

3.1 电源

采用输出电压波动系数不大于0.2%，输出电压0〜1 000 V，对地绝缘电阻大于10^12Ω的直流稳压

电源。

3.2 电流表

采用精度为1级、量程10^ -8〜lO^-1A 的直流电流表。

3.3 静电电压表

采用精度为1级、量程0〜100 V、输入阻抗大于10^12Ω的静电电压表。

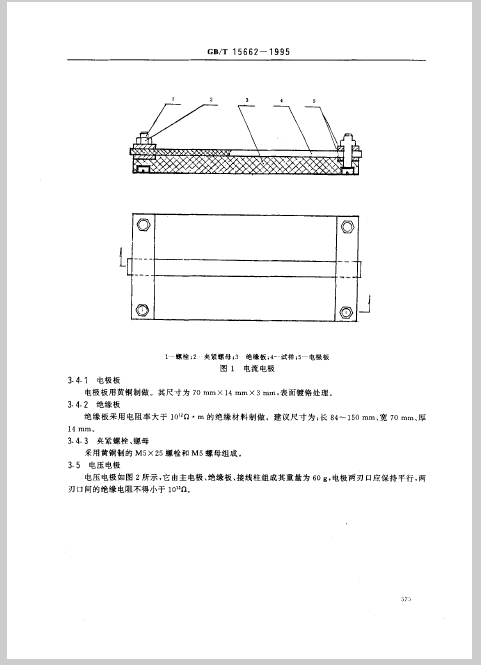

3.4 电流电极如 图1(详见标准全文)所示，它由电极板、绝缘板及夹紧螺母、螺栓组成。

3.4.1电极板

电极板用黄铜制做。其尺寸为70 mm Χ 14 mm X 3 mm ，表面渡铬处理。

3.4.2绝缘板

绝缘板采用电阻率大于10^12Ω•m的绝缘材料制做。建议尺寸为:长84〜150 mm、宽70 mm、厚14 mm。

3.4.3夹紧螺栓、螺母

采用黄铜制的M5X25螺栓和M5螺母组成。

3.5 电压电极

电压电极如图2(详见标准全文)所示，它由主电极、绝缘板、接线柱组成其重量为60 g，电极两刃口应保持平行，两刃口间的绝缘电阻不得小于10^12Ω。

3. 6 恒温干燥箱

 采用温度控制范围为25〜100°C，测温误差为 士2°C的恒温干燥箱。

4） 试样

4.1 用刀或冲模在试片上截取纵横两个方向的试样各三块。试样长为70〜150 mm、宽10 mm、厚度3〜4 mm。同一试样各点厚度偏差不应大于±0. 2 mm。

4.2 试样的表面要求平滑、清洁、无裂纹、无气泡和杂质等缺陷。

4.3 试样不得拉伸或弯曲，其表面不得抛光或打磨。

5)  测试标准环境

温度 23 士2°C

相对温度50%士5%

6)  测试步骤

6.1 将截取的试样用硅藻土和水擦洗，再用蒸馏水清洗、干燥。不得用有机溶剂清洗。

6.2 将经6.1处理的试样两端夹紧在电流电极两端电极板中间。

6.3 将带有试样的电流电极置于恒温箱中，在70士2℃的温度下恒温2 h。

6.4 将经6. 3处理的带试样的电流电极取出，在测试标准环境条件下放置2 h，然后进行测试。

6.5 按图3（详见标准全文）连接测试线路，将电压电极放在试样上，使其刃口与流经试样的电流方向垂直接触，但电压电极刃口与电极板距离不得小于20 mm。接通电源，通电1 min后，分别读取电流表和静电电压表上的电流值和电压值。但在试样内的功耗不得超过0. 1 W。

6.6 在每一试样长度方向上不同位置按6.5步骤测试3次。

6.7 用同样方法测试另外5个试样。

 7) 测试结果(详见标准全文)
