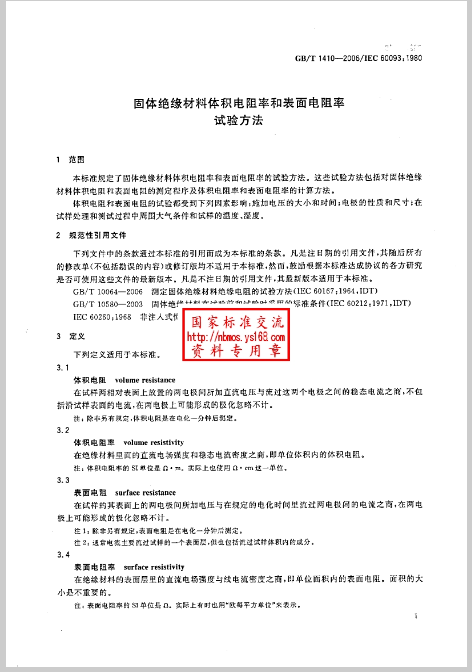

1 范围

     本标准规定了固体绝缘材料体积电阻率和表面电阻率的试验方法。这些试验方法包括对固体绝缘材料体积电阻和表面电阻的测定程序及体积电阻率和表面电阻率的计算方法，

    体积电阻和表面电阻的试验都受到下列因素影响：施加电压的大小和时间；电极的性质和尺寸；在试样处理和测试过程中周围大气条件和试样的温度、湿度。

2 规范性引用文件

  　下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 10064—2006 测定固体绝缘材料绝缘电阻的试验方法 （IEC 60167：1964,IDT)

GB/T 10580—2003 固体绝缘材料在试验前和试验时采用的标准条件 (IEC 60212：1971,IDT)

IEC 60260:1968　  非注入式恒定相对湿度的试验箱

3 定义

  下列定义适用于本标准。

体积电阻 Yolume resistance

   在试样两相对表面上放置的两电极间所加直流电压与流过这两个电极之间的稳态电流之商，不包括沿试样表面的电流，在两电极上可能形成的极化忽略不计。

注：除非另有规定，体积电阻是在电化一分钟后测定。

体积电阻率 volume resistivity

   在绝缘材料里面的直流电场强度和稳态电流密度之商，即单位体积内的体积电阻。

注: 体积电阻率的SI单位是Ω·m。实际上也使用Ω·cm这一单位。

表面电阻 surface resistance

   在试样的其表面上的两电极间所加电压与在规定的电化时间里流过两电极间的电流之商，在两电极上可能形成的极化忽略不计。

注1: 除非另有规定，表面电阻是在电化一分钟后测定，

注2: 通常电流主要流过试样的一个表面层，但也包括流过试样体积内的成分，

表面电阻率surface resistivity

   在绝缘材料的表面层里的直流电场强度与线电流密度之商，即单位面积内的表面电阻。面积的大小是不重要的。

注：表面电阻率的S1单位是欧姆。实际上有时也用“欧每平方单位”来表示*

电极 electrodes

   电极是具有一定形状、尺寸和结构的与被测试样相接触的导体。

注：绝缘电阻是加在与试样相接触的两电极之间的直流电压与通过两电极的总电流之商。绝缘电阻取决于试样的 表面电阻和体积电阻(GB/T  10064-2006)

4 意义

4.1  通常，绝缘材料用于将电气系统的各部件相互绝缘和对地绝缘；固体绝缘材料还起机械支撑作用。 对于这些用途，一般都希望材料具有尽可能高的绝缘电阻，有均匀一致的、得到认可的机械、化学和耐热 性能。表面电阻随湿度变化很快，而体积电阻随温度变化却很慢，尽管其最终的变化也许较大。

4.2  体积电阻率能被用作选择特定用途绝缘材料的一个参数。电阻率随温度和湿度的变化而显著变化，因此在为一些运行条件而设计时必须对其了解。体积电阻率的测量常被用于检査绝缘材料生产是否始终如一，或检测能影响材料质量而又不能用其他方法检测到的导电杂质。

4.3  当一直流电压加在与试样相接触的两电极之间时，通过试样的电流会渐近地减小到一个稳定值。电流随时间的减小可能是由于电介质极化和可动离子位移到电极所致。对于体积电阻率小于10^10Ω·m的材料，其稳定状态通常在一分钟内达到，因此，经过这个电化时间后测定电阻。对于体积电 阻率较髙的材料，电流减小的过程可能会持续到几分钟、几小时、几天甚至几星期。因此对于这样的材料，采用较长的电化时间，且如果合适，可用体积电阻率与时间的关系來描述材料的特性。

4.4  由于或多或少的体积电导总是要被包括到表面电导测试中去，因此不能精确而只能近似地测量表 面电阻或表面电导。测得的值主要反映被测试样表面污染的特性，而且试样的电容率影响污染物质的沉积,它们的导电能力又受试样的表面特性所影响。因此，表面电阻率不是一个真正意义的材料特性，而是材料表面含有污染物质时与材料特性有关的一个参数。#p#分页标题#e#

某些材料如层压材料在表面层和内部可能有很不同的电阻率，因此测量清洁的表面的内在性能是有意义的。应完整地规定为获得一致的结果而进行清洁处理的程序，并要记录清洁过程中溶剂或其他 因素对于表面特性可能产生的影响。

表面电阻，特别是当它较高时，常以不规则方式变化，且通常非常依赖于电化时间。因此，测量时通常规定一分钟的电化时间。

5 电源

   要求有很稳定的直流电压源。这可用蓄电池或一个整流稳压的电源来提供。对电源的稳定度要求是由电压变化导致的电流变化与被测电流相比可忽略不计。

  加到整个试样上的试验电压通常规定为100 V、250 V、500 V、1000 V、2500 V、5000 V、10000 V 和15000 最常用的电压是100 V、500 V 和1000 V。

在某些情况下，试样的电阻与施加电压的极性有关。

如果电阻是与极性有关的，则宜加以注明。取两次电阻值的几何平均值（对数算术平均值的反对数）作为结果。

由于试样电阻可能与电压有依存关系，因此应在报告中注明试验电压值。

6 测量方法和精确度  （详见标准全文）
