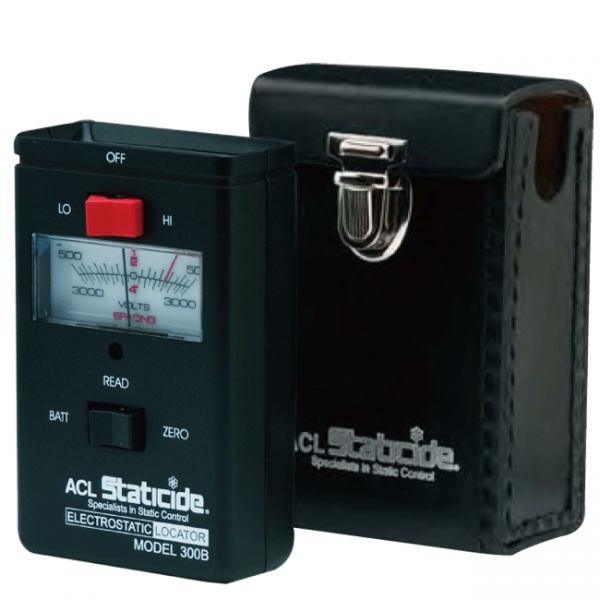

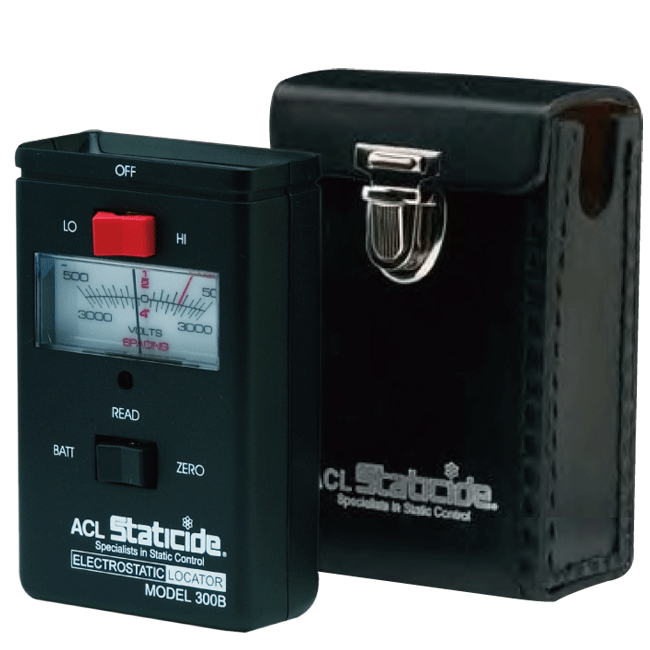

静电场电阻测试仪 ACL 300B [721]

表面电阻测试仪 ACL 300B     精密静电测试器

口袋型模拟式场强计，能可靠地测量带电表面的静电场的静电电荷0～30,000V。


可使用高/低电路从2.54cm或10.16cm距离测量读值及显示极性。

适用于制造环境及关心静电干扰的地方。

适用于接近及重复的读值。

使用标准9V电池；电池测试功能。

低漂移；再现性±1%。

特有的“快速归零”功能，能立即重新归零及提供接地补偿。

精   度：±10%。

使用方法：

1.当红色的电池/量程选择开关置于LO或HI位置时，仪表电源接通。静电测量范围如下表：

红色开关位置 　　距被测表面距离　　   量程范围

-----------------------------------------------------------------

LO 　　　　　　　13毫米 　　　   0～500伏

LO 　　　　　　　102毫米　　   　0～3,000伏

HI 　　　　　　　13毫米 　　　    0～5,000伏

HI　　　　 　　　102毫米　　　   0～30,000伏

-------------------------------------------------------------------

使用低（LO）档测量时，读数直接从表上读出；高（HI）档则要将表上指示乘10。如被测静电大小未知

先用低（LO）档测量。

2、触摸接地的金属物体，如水管、金属导管、接地的机壳或工作椅等，使自身携带的静电释放。

3、将检测表避开带静电物体，按下黑色的回零（ZERO）按钮两次，然后放开，开关将回到“读数（READ）”位置

也可将仪表对准已知接地表面，按下ZERO按钮两次，使表回零。

4、将感应电极对着被测物体，移至相距102毫米或13毫米，注意读数的正确比例。

注：间距是指从感应电极面或从红色开关前面盒子表面的凹槽开始到被测表面的距离。

5、下次测量，重复前述步骤1～4。

6、不用时，把红色开关拨至中间位置，关掉电源。

注意事项：

ACL-300B指针式静电电压测试仪精度与下列三种因素有关：

1、仪表必须正确回零；

2、仪表感应电极板与被测物体之间距离必须准确；

3、被测物体必须比感应电极大；要获得最高精度，在间距为13毫米时，被测物体需至少51毫米×51毫米（2英寸×2英寸）

大小，间距为102毫米时，被测物至少要407毫米×407毫米（16英寸×16英寸），过小的被测物体会造成测量读数不准。
